這種裂縫一般是在混凝土內部溫度比穩定溫度高得多的情況下產生的。這種木盆、木桶的制造原理與現代預應力棍凝土圓形水池的原理是完全一樣的。這種情況下建議請?jiān)O(shè)計院重新計算支座承載力并重新選型安裝；支座安裝問題。這種情況下橋跨均布設活動橡膠支座橋跨結構一端布置固定橡膠支座，另一端布置活動橡膠支座。這種所謂的隔力裝置就是橡膠支座，它分為板式橡膠支座和盆式橡膠支座。這種支座因造價低，結構簡單，安裝方便現被大量使用。這種支座在曲線橋、斜交橋及圓柱墩橋等建筑建筑中比較常用。

橡膠支座的主要功能是將上部結構的反力可靠地傳遞給墩臺，并同時完成梁體結構所需的變形（水平位移和轉角），由于支座本身的質量問題，以及支座在設計、安裝、使用過程中的種種不當，而造成支座過早的破壞，影響了建筑的正常使用，在支座的處置技術中針對不可修復的損壞狀況，就需要對支座進行更換，在更換的過程中，更換的方法對建筑結構安全的影響是非常大的，因此在更換的過程中需要對建筑結構的各主要受力部位進行監控，以保證更換過程的安全和可控制。

通常板式橡膠支座使用時，應通過轉動計算，使支座頂?shù)酌媾c建筑全面積接觸，局部脫空一方面造成支座壓應力增加，另—方面支座脫空部位與外界空氣接觸，容易產生橡膠老化。

橡膠材料性能要求項目試驗標準性能氯丁橡膠硬度（IRHD）GB/T6031-9860±3拉伸強度（MPA）GB/T528-98≥17扯斷伸長率（%）GB/T528-98≥400脆性溫度（℃）GB/T1682-94≤-40耐臭氧老化（試驗條件為25~50PPHM，20%伸長，40℃×96H）GB/T7762-87無龜裂熱空氣老化試驗試驗條件（℃×H）GB/T3512-83100×70拉伸強度降低率（%）＜15扯斷伸長率降低率（%）＜40硬度變化（IRHD）＜+15試件做分離試驗時，橡膠與四氟板之間的小粘著強度（KN/M）GB/T7761-87＞4試件做分離試驗時，橡膠與金屬板之間的小粘著強度（KN/M）GB/T7760-87＞7恒定壓縮永久變形（70℃×22H）（%）GB/T7759-96≤20三、建筑支座的布置上部結構是空間結構時，支座應能同時適應建筑順橋向（X方向）和橫橋向（Y方向）的變形；支座必須能可靠的傳遞垂直和水平反力；支座應使由于梁體變形所產生的縱向位移、橫向位移和縱、恒向轉角應盡可能不受約束；鐵路建筑通常必須在每聯梁體上設置一個固定支座；當建筑位于坡道上，固定支座一般應設在下坡方向的橋臺上；當建筑位于平坡上，固定支座宜設在主要行車方向的前端橋臺上；固定支座宜設置在具有較大支座反力的地方；（8）在同一橋墩上的幾個支座應具有相近的轉動剛度；（9）連續梁可能發生支座沉陷時，應考慮制作高度調整的可能性。

因而其無固定支座和活動支座之分，所有縱向力和水平力由各個支座均勻分配，有加筋層的（橡膠板內含有幾層一定厚度的不銹鋼板）可提高支座的抗壓強度和抗壓剛度，適用于中等跨徑的建筑；無加筋層的僅適用于小跨徑的建筑。

被動式減震橡膠支座裝置:往復式減震:主要采用低屈服剪力鋼板或無粘結預應力減震裝置；摩擦式減震:青木式工法就是這一方法的代表，在日本具有較大影響。

隔震橡膠支座由多層橡膠和多層鋼板交替疊置組合而成，對應不同建筑，建筑的要求，隔震橡膠支座可以有不同的疊層結構，制造工藝和配方設計，以滿足所需要的垂直鋼度，側向變形，阻尼，耐久性，傾覆提離等性能要求，并保證具有不少于60年的使用壽命。云南隔震橡膠支座按不同的疊層結構制造工藝和配方設計，其中上連結蓋板連接隔震裝置與建筑物上部結構；下連結蓋板連接隔震裝置與建筑物基礎，以傳遞水平剪力。夾層鋼板與橡膠緊密結合，不僅提高了支座豎向承載力，又具有較大的水平變形能力和耐反復荷載疲勞的能力。

隔震層的偏心：指上部結構的質心與隔震層隔震支座的剛心不重合，這對隔震層端部的隔震支座的水平變形影響很大，當偏心很大時，結構角部的隔震支座可能產生較大的水平位移，甚至超出限位控制，而此時中部某些隔震支座變形很小，整體隔震不合理。對于相同的偏心矩和偏心率，由于隔震層平面形狀、隔震支座位置、非線性特性引起的扭轉振動也不相同。即使在彈性設計時，不存在偏心，但在高壓力下，特別是第二形狀系數較小的小型疊層橡膠支座的剛度會降低；地震時摩擦支座的摩擦力與軸力相關；鉛芯橡膠支座、阻尼器等會因?yàn)橹谱靼惭b上的誤差導致剛度的變化等，偏心是難以避免的。

（圖一）建筑減隔震支座生產

JZQZ摩擦擺減隔震支座利用弧面的設計延長結構的振動周期，大幅度減少因?yàn)榻Y(jié)構地震引起的放大的效應，通過支座的圓弧面之間的摩擦來消耗地震能量，減少地震能量的輸入。

橡膠支座病害的注意事項施工安全性應考慮周全，統一指揮，施工過程中應有專人負責監控，確保人身和設備的安全；采用頂升法時，要認真做好測量、觀察、記錄工作。

破損：建筑盆式橡膠支座防水層分層施工過程中或全部建筑盆式橡膠支座施工完，末等建筑盆式橡膠支座固化就上人操作活動，或放置工具材料等，將建筑盆式橡膠支座碰壞、劃傷。

橋面和橋墩分開，中間用支座隔開。中間橋墩上的三角形支座，代表橋面可以在這里自由旋轉，但是不能移動；兩邊橋墩上的圓形支座，代表橋面可以在這里自由旋轉，外加可以左右移動。

且已知主梁恒載支點反力NMIN=726KN，大于所選規格支座抗滑小承載力273KN，故全部滿足要求。

第三，對于標準跨徑等于大于２０ｍ的板梁，常采用盆式橡膠支座，盆式橡膠支座由上支座板（包括頂板和不銹鋼滑板）、聚四氟乙烯滑板、中間鋼板、密封圈、橡膠板底盆等組成，分雙向、縱向和固定等類型，安裝注意事項與板式橡膠支座類似。

由于受材料設計容許應力的限制，大噸位支座的尺寸較大，不適宜運營期的更換，因此，橡膠支座設計時應充分考慮結構的耐久性；同時由于高速鐵路對工后沉降的控制嚴格，在一些特殊地段還需采用可調高支座進行調整。

公路建筑盆式橡膠支座克服了以我們以往板式橡膠支座的一些缺點，其主要產品構造特點有二：一是將橡膠塊放置于凹型的鋼盆內，使橡膠處于有側限受壓狀態，大大提高了支座的承載力；其二是利用嵌放在金屬盆頂面的填充聚四氟乙烯板與不銹鋼板相對摩擦系數小的特性，保證了活動支座能滿足梁水平移動的要求。

（圖二）LRB800鉛芯橡膠支座廠家

盆式橡膠支座設置防塵圍板，減少灰塵侵入.對于鑄鋼盆式橡膠支座多用于建筑在橋跨結構與墩臺之間，由于盆式支座具有構造簡單、結構高度小、安裝方便和有利于抗震等一系列優點而得到普遍的應用。

降低房屋造價：由于隔震體系的上部結構承受的地震作用大幅度降低，使上部結構構件和節點的斷面、配筋減少，構造及施工簡單，大大節省造價。雖然隔震裝置需要增加造價(約5％)．但建筑總造價仍可降低。從汕頭、廣州、西昌等地建造的隔震房屋得知，多層隔震房屋比傳統多層抗震房屋節省士建造價：7度區節省1％～3％；8度區節省5％～15％；9度區節省10%～20%，并且安全度人大提高。

隔震是近幾年比較火的話題，這主要是近幾十年地震頻發，地震帶給人們的危害不言而喻是不可估量的，但是面對地震我們對其一點辦法都沒有，根本阻止不了其發生，但是我們可以在建筑上想辦法，建筑隔震橡膠支座順勢而生，對于建筑隔震橡膠支座看看具體的介紹。

JT/T4一2004公路建筑板式橡膠支座JTGD60一2004公路橋涵設計通用規范JTGD62一2004公路鋼筋混凝土及預應力混凝土橋涵設計規范GZJF4橡膠支座要求3.1支座產品分類、代號、結構、技術要求、試驗方法、檢驗規則及標志、包裝、貯存、運輸、安裝和養護均應滿足JT/T4一2004的要求.3.1支座橡膠彈性體體積模量EB=2000MPA。

實例3：2011年“11”日本0級地震，日在仙臺、福島震中區有許多隔震建筑，地震后毫無例外的完好無損，室內設施和物品甚至沒有任何移位，其中包括超過100米的高層隔震建筑。

同時也會改變板式橡膠支座傳統的結構模式在建筑施工過程中，梁體安裝或現澆時，要求建筑支座位置和標高必須準確，梁體和建筑支座充分接觸，軸線一致，不可以出現梁體和支座有空隙或接觸不充分，如果出現有空隙或接觸不充分就叫做梁體支座脫空，俗稱三條腿。

該支座的結構通常由上下兩部分組成，上部連接橋梁或建筑物，下部連接基礎或橋墩，中間通過鋼板和軸承實現連接，同時在鋼板和上、下部之間設置了摩擦體，形成一定的摩擦阻力。

該支座通常由上、下兩部分組成，上部連接橋梁或建筑物，下部連接基礎或橋墩，中間通過鋼板和軸承實現連接，同時在鋼板和上、下部之間設置了摩擦體，從而形成一定的摩擦阻力。

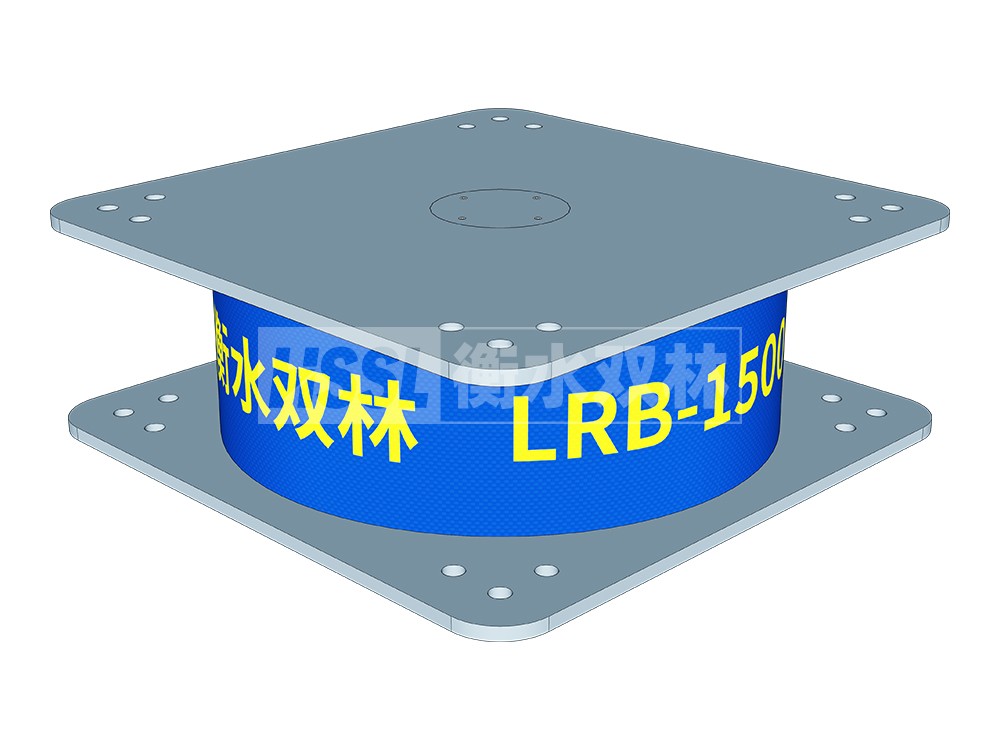

（圖三）隔震支座LRB廠家

隔震橡膠支座的隔震層增加造價匯總：＋170～+230元/平方米隔震橡膠支座上部結構減少造價部分：由于上部結構受力大大降低，規范容許上部結構可按降1度設計，上部結構減少造價：-200～-280元/平方米總結：采用隔震技術后的橡膠支座后，結構增加造價總計：若不考慮上部結構按降1度設計，造價增加＋170～+230元/平方米（約加7-10%），若要考慮上部結構按降1度設計：造價增減-30～-50元/平方米（約省2-5%）（房屋土造價為1800-2400元/平方米）是否要考慮上部結構按降1度設計，可視投資，安全要求等決定。

安裝連接螺栓將連接螺栓(上步拆除的用于預埋鋼板與套筒錨筋定位的連接螺栓)穿過建筑隔震橡膠支座連接鋼板的螺栓孔后扭入套筒內并擰緊。

橡膠支座在安裝完成后，投入使用的過程中，會出現劣化，我們?cè)谝院蟮娜粘＞S護中，我們要判斷橡膠支座的劣化類型。

我廠生產的KZ抗震盆式橡膠支座嚴格符合建筑抗震08規則，圓形GYZ板式橡膠支座建筑建造專用GYZ板式橡膠支座一種由多層天然橡膠與薄鋼板鑲嵌、粘合、硫化而成一種建筑橡膠支座產品。

建筑隔震支座是上應用廣泛，技術成熟的隔震裝置。它通過在建筑物的基底部或某個位置放置隔振裝置，形成隔震層，把上部結構與下部基礎脫離，以此來隔離或耗散地震能量，避免或減少地震能量向上結構傳輸，有效地保障上部結構及其內部人員、設備的安全，不影響室內設備的正常運轉。

交通部公路規劃設計院特委托上海市政工程設計院在200T壓力試驗機上進行了批量板式橡膠支座力學性能試驗，試驗成果納入到《公路鋼筋混凝土及預應力混凝土橋涵設計規范》。

通常在布置支座時需要考慮以下的基本原則：上部結構是空間結構時，支座應能同時適應建筑順橋向（X方向）和橫橋向（Y方向）的變形；支座必須能可靠的傳遞垂直和水平反力；支座應使由于梁體變形所產生的縱向位移、橫向位移和縱、恒向轉角應盡可能不受約束；鐵路建筑通常必須在每聯梁體上設置一個固定支座；當建筑位于坡道上，固定支座一般應設在下坡方向的橋臺上；當建筑位于平坡上，固定支座宜設在主要行車方向的前端橋臺上；固定支座宜設置在具有較大支座反力的地方；（8）在同一橋墩上的幾個支座應具有相近的轉動剛度；（9）連續梁可能發生支座沉陷時，應考慮制作高度調整的可能性。

地震后橡膠隔震支座產生變形，但支座內部橡膠將產生回復力，所以橡膠隔震支座具有自我恢復功能，地震后會在短期內逐步恢復到原位。目前經歷過地震的隔震建筑沒有出現過不能恢復的情況。
