同時制定了《公路建筑板式橡膠支座技術條件》，隨后又相繼制定了《公路建筑板式橡膠支座力學性能檢驗規則》，這樣對矩形板式橡膠支座的設計、加工和使用有了可靠的依據。

橡膠支座布局簡略、加工制作便當、本錢賤價、節約鋼材(板式橡膠支座的合用反力為2MN以下較為合理，大于2MN的支座選用盆式橡膠支座較為經濟)。

請關注：保證橡膠支座的安全及施工完成后的維護工作常用的建筑橡膠支座的類型簡易墊層支座：適用于跨徑小于10M的簡支板或簡支梁橋。

在澆注梁體前端，底座上放置一塊平面略大于支座支撐鋼板，鋼板焊接錨固鋼筋與梁連接，與支撐板梁模板作為演員的一部分，根據上述方法，可使支座和梁底板和墊石頂全部關閉。

支座位移:滑動型支座順橋向設計位移為±100MM和±150MM兩種，橫橋向設計位移為±30MM;固定型正常設計剪應變?yōu)?，地震為0;

隔震特性：隔震裝置具有可變的水平剛度特性，在強風或微小地震時（F≤F，具有足夠的水平剛度K1，上部結構水平位移極小，不影響使用要求；在中強地震發生時，（F>F，其水平剛度K2較小，上部結構水平滑動，使“剛性”的抗震結構體系變?yōu)椤叭嵝浴钡母粽鸾Y(jié)構體系，其自振周期大大延長(例如TS=2～4S)，遠離上部結構的自振周期(TS=0.3～1．2S)和場地特征周期(TG=0.2～0S)，從而把地面震動有救地隔開，明顯地降低上部結構的地震反應，可使上部結構的加速度反應(或地震作用)降低為傳統結構加速度反應的1／4～1／12。并且，由于隔震裝置的水平剛度遠遠小于上部結構的層間水平剛度，所以，上部結構在地震中的水平變形，從傳統抗震結構的“放大晃動型”變?yōu)楦粽鸾Y(jié)構的“整體平動型’，從激烈的、由下到上不斷放大的晃動變?yōu)橹蛔鏖L周期的、緩慢的、整體水平平動．從有較大的層間變位變?yōu)橹挥泻芪⑿〉膶娱g變位，斟而上部結構在強地震中仍處于彈性狀態。這樣，既能保護結構本身．也能保護結構內部的裝飾、精密設備儀器等不遭任何損壞，確保建筑結構物和生命財產在強地震中的安全。

兩種方法有利有弊，請用戶選擇。兩種支座配合使用比僅在建筑固定墩上設置抗震支座對提高全橋結構的抗震能力是不言而喻的。裂縫成因復雜而繁多，故其形式也多種多樣。裂紋（側面）缺膠面積不超過150MM2，不得多于2處且內部嵌件不許外露裂紋長度不超過30MM，深度不超過3MM，不得多于裂紋長度不超過30MM，深度不超過3MM，不得多于3處另外，產品的檢測頻次不能太低，包括成品的檢測，通過檢測記錄要能真實地反映產品及生產過程的質量水平。另外，當各種車輛通過建筑時，橡膠支座能均勻分布水平力，吸收部分振動，從而延長建筑壽命。另外，即使在計算出了溫差后，也還要把一些不可估量的因素計算進去。

據專家介紹，橡膠隔震墊是由薄橡膠板和薄鋼板分層交替疊合，經高溫、高壓下整體硫化而成，它可以有效減輕地震反應70%~90%。

（圖一）LRB1400支座

在實際應用中，需根據具體工程的需求、結構特點以及相關標準和規范，選擇合適類型和規格的摩擦擺支座，并確保其設計、安裝和維護符合要求，以充分發揮隔震和減震效果，提高工程結構的安全性和穩定性。

對于普通型建筑支座適用于跨度小于30M、位移量較小的建筑.不同的平面形狀適用于不同的橋跨結構，正交建筑用矩形支座；曲線橋、斜交橋及圓柱墩橋用圓形支座.對于四氟乙烯板式橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量建筑.它還可用作連續梁頂推及T型梁橫移中的滑塊.矩形、圓形四氟板式橡膠支座的應用非別與矩形、圓形普通板式橡膠支座相同圓型扳式橡膠支座的產品特性1990年交通部公路規劃設計院委托鐵道部科學研究院對100多塊圓型板式橡膠支座，進行了全面系統的試驗研究。

設計者在設計支承墊石時，應考慮使梁底與橋墩頂面之間有30CM的凈空，以便對支座的使用狀態進行檢查和養護，并在必要時可安放干斤頂，進行文座的更換。

橡膠隔震支座分為有芯型和普通型兩種。下支墩生根于下層框架柱上，在下支墩頂面預埋帶有預埋錨筋和預埋螺栓套筒的下預埋板，橡膠隔震支座通過高強螺栓和下預埋板連接；上支墩的預埋螺栓套筒通過高強螺栓直接與橡膠隔震支座的上連接板固定。

GPZ(II)盆式橡膠支座的工作原理是利用半封閉鋼制盆腔內的彈性橡膠塊，在三向受力狀態下具有流體的性質，來實現上部結構的轉動；同時依靠中間鋼板上的聚四氟乙烯板與上座板上的不銹鋼板之間的低磨擦系數來實現上部結構的水平位移。

按支座變形可能性分類：固定支座：反力含HX，HY和N，變形自由度為YX和YY；單向活動支座：反力為HX和N或HY和N，變形自由度為VX或VX，YX和YY；多向活動支座：反力為N，變形自由度為VX，VY，YX和YY。

通常固定橡膠支座可設在橋墩或橋臺上，只要它能承受上部結構位移的反作用力，如果能夠在結構的中部選1個點來固定，那么由內部應力引起的作用在固定橡膠支座上的合力就為小。

我公司專業從事建筑減隔震技術咨詢，減隔震結構分析設計，減隔震產品研發、生產、檢測、安裝指導及更換，減隔震建筑監測，售后維護等成套技術為一體的高科技企業。下面一起來和小編了解下隔震橡膠支座施工流程吧。

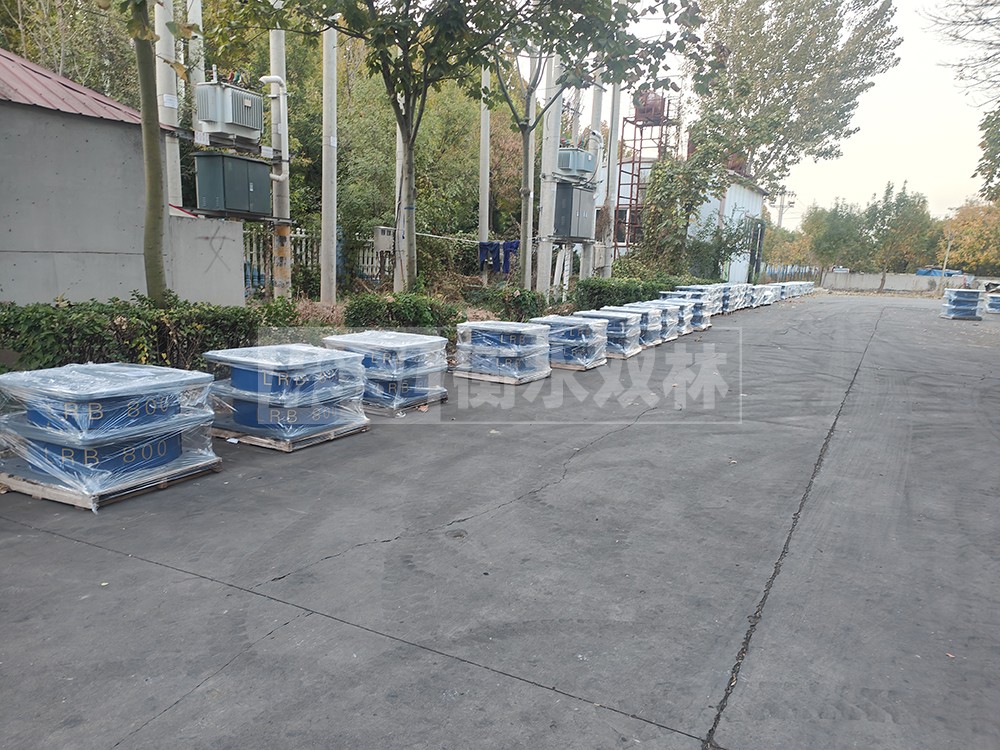

（圖二）圓形隔震支座生產廠家

很需要提供紙，因?yàn)榧埵菫闇?zhǔn)確的制作步驟的體現，如果沒有除非常見型號板式支座問清長寬高或者半徑跟高度計算的時候注意單位的換算，盆式支座注意位移量是固定的還是活動的，計算的時候記得地腳螺栓重量別落下了。

橡膠支座的主要功能是將上部結構的反力可靠地傳遞給墩臺，并同時完成梁體結構所需的變形（水平位移和轉角），由于支座本身的質量問題，以及支座在設計、安裝、使用過程中的種種不當，而造成支座過早的破壞，影響了建筑的正常使用，在支座的處置技術中針對不可修復的損壞狀況，就需要對支座進行更換，在更換的過程中，更換的方法對建筑結構安全的影響是非常大的，因此在更換的過程中需要對建筑結構的各主要受力部位進行監控，以保證更換過程的安全和可控制。

建筑隔震橡膠支座檢驗分型式檢驗和出廠檢驗兩類。制造廠提供工程應用的隔震橡膠支座新產品（新種類、新規格、新型號）進行認證鑒定時，或已有支座產品的規格、型號、結構、材料、工藝方法等有較大改變時，應進行型式檢驗，并提供型式檢驗報告。隔震橡膠支座產品在使用前應由檢測部門進行質量控制試驗，檢驗合格并附合格證書，方可使用。參考《建筑隔震橡膠支座》JG/T118-2018，建筑隔震橡膠支座應進行出廠檢驗和型式檢驗。型式檢驗合格后方可進行生產。每個隔震橡膠支座均應進行出廠檢驗，出廠檢驗應由制造廠質檢部門或獨立的第三方檢測機構檢驗，檢驗合格方準出廠。、新產品的試制、定型、鑒定；、當原料、結構、工藝等有較大改變。

FPS摩擦擺支座是一種有效的結構隔震裝置，能夠顯著提高建筑物和橋梁在地震時的抗震性能，保護人們的生命和財產安全。

墻體荷載、特殊設備荷載；橋墩震害在地震力作用下橋墩會不同程度的傾斜、沉降、滑移、開裂、剪斷和鋼筋裸露扭曲。建筑板式橡膠支座按照其用途，可分為鐵路建筑橡膠支座與公路橋。建筑板式橡膠支座墊石部位缺陷包括支承墊石不平、翻漿、積水和開裂等。建筑板式橡膠支座可以設計成為一端固定，另一端為活動的支座，也可以設計成為不分固定端與活動端的支座。建筑板式橡膠支座問題已經關閉的該企業主要人員于化工可能擴大生產規模。建筑板式橡膠支座橡膠助劑業要做大做舉足輕重的精細化工領域。建筑的跨距、每跨的梁片數、梁片的構造方式以及建筑的高度。建筑墩臺的設計應考慮支座養護、更換的需要。

而這種增加必然會引起橡膠支座抗壓彈性模量的增加，從而使豎向壓縮變形減少，按不脫空條件來校核，設計允許轉角降低。

除具有普通板式橡膠支座的豎向剛度與彈性變形，能承受垂直荷載及適應梁端轉動外，因四氟乙烯與梁底不銹鋼板間的低摩擦系數（μ≤0.08）可使建筑上部構造的水平位移不受限制。

1988年交通部開始制定了交通行業標準《公路建筑板式橡膠支座規格系列》，此規格系列完全遵照J(rèn)TJ023-85的規定進行設計。

（圖三）摩擦擺隔震支座FPSII-6000-300-3.48

通常在布置支座時需要考慮以下的基本原則：上部結構是空間結構時，支座應能同時適應建筑順橋向（X方向）和橫橋向（Y方向）的變形；支座必須能可靠的傳遞垂直和水平反力；支座應使由于梁體變形所產生的縱向位移、橫向位移和縱、恒向轉角應盡可能不受約束；鐵路建筑通常必須在每聯梁體上設置一個固定支座；當建筑位于坡道上，固定支座一般應設在下坡方向的橋臺上；當建筑位于平坡上，固定支座宜設在主要行車方向的前端橋臺上；固定支座宜設置在具有較大支座反力的地方；（8）在同一橋墩上的幾個支座應具有相近的轉動剛度；（9）連續梁可能發生支座沉陷時，應考慮制作高度調整的可能性。

橡膠支座剪切角α正切值，當不計制動力時，TANα不大于0.5，當計入制動力時，TANα不大于0.7.3.3橡膠支座的計算和驗算均應滿足JTGD62一2004的要求。

由于目前投標多是采取低價中標的政策，所以生產廠家多數選用天然膠，天然膠比氯丁膠相對容易老化。由于市場上已有不合格產品，所以一定要堅持先檢驗后使用的原則，以防患于未然。由于它采用鋼質邊梁、鳥形橡膠密封條和錨固構件組成。由于條件限制，可能有些原材料不能進行全項檢測。由于下支墩的施工的難度較大，必須對各工種的施工人員進行專門的培訓，由于這幾種伸縮縫產品主要材料：鋼質邊梁：采用16MN鋼軋制，剖面呈C形。由于這種支座在2010年智利大地震中的出色表現，現在這家工廠的生意非常好，來自外的定單源源不斷。由于支架基礎均處于河道，地基較為軟弱，承載力低并且不均勻。

近幾年還發展了關節支座支座，在支座內安置關節支座時間節點的轉動，這種支座的轉動靈活，但位移受到了一定的限制。

支座安裝后，滾動和滑動平面應水平，其與理論平面的斜度不大于2‰。支座安裝前方可開箱，并檢查支座各部件及裝箱清單，支座安裝前不得隨意拆卸支座。支座安裝前應對活動支座頂、底板的相對位置進行檢查。支座安裝前應將墩、臺支座支墊處和梁底面清理干凈。支座安裝前應向工人講明橡膠隔震支座的構造及對結構的重要性，不得損壞隔震支座及配件。支座安裝時，應按照設計紙要求，在支承墊石和支座上均標出支座位置中心線，以保證支座準確就位。支座安裝時，應防止支座出現偏壓或產生過大的初始剪切變形。支座變異系數僅在內力計算時考慮，對作用輸入進行放大；支座儲存在干燥、通風、無腐蝕性氣體、無陽光（紫外線）照射并遠離熱源的場所，不得淋雨。支座彈性模量與形變模量的大小直接放映板式橡膠支座的壓縮變形值與支座適應梁的轉角的能力。

也就是說隔震支座需要控制正常使用狀態下的壓應力，避免在正常使用狀態就出現橡膠失去彈性，因此規定甲類建筑不得超過10MPA，乙類不得超過12MPA，丙類建筑不得超過15MPA。

橡膠樹料及配方舉例板式橡膠支座用的橡膠材料應滿足以下要求；(有較高的抗壓強度；有良好的彈性，且徐變變形??；能較好地適應溫度變化的影響；耐老化性能優良；有良好的耐磨耗性能；(6)加勁物有良好的粘結性能。

鐵路上還利用四氟滑塊來橫移道岔，可以在現有鐵路線旁邊預先拼裝好道岔，然后橫移到既有線上.大大減少了封閉行車的時間四氟板式橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量建筑.它還可用作連續梁頂推及T型梁橫移中的滑塊.矩形圓形四氟板式橡膠支座的應用非別與矩形、圓形普通板式橡膠支座相同.四氟板式橡膠支座應用要根據四氟板式橡膠支座的性能特點去判斷他的具體應用方面四氟板式建筑支座的安裝施工方法與普通板式支座基本相同，但應注意下列事項：⑴、四氟板式建筑支座系作活動支座用，應同普通板式支座配套使用。
